                丹佛斯VLT FC360在分切機上的應用




                作者：admin
                發布日期：2019-10-24











詳情

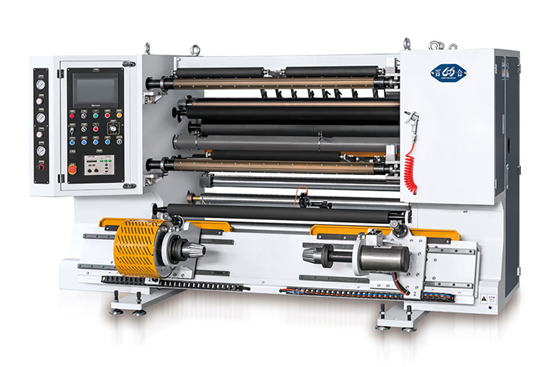

分切機是將一大卷紙張，薄膜，無紡布等各種薄材料分切成不同寬度小卷的印前，印后設備，常用于造紙及印刷包裝機械。
一臺分切機通常包含放卷，牽引，收卷等幾道工序，三臺FC360 4KW變頻器分別應用在該設備的牽引和收卷電機控制中，一臺牽引，兩臺收卷；

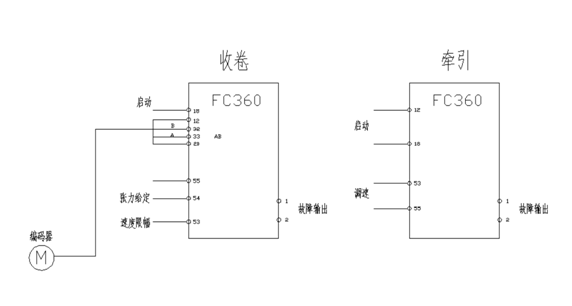

在不使用MCB102選件的情況下，直接使用變頻器內部端子T32/T33接收編碼器反饋，并將端子功能設置為編碼器輸入，具體接線圖如下：

通過利用FC360內置轉矩閉環控制功能實現對材料的恒張力控制，使收卷過程穩定可靠，完全滿足客戶工藝要求；
使用FC360進行轉矩閉環控制方便簡單，
具體設置參數如下
參數號
參數名稱
設定值
1-00
配置模式
【2】轉矩
1-20
電機功率

1-23
電機頻率

1-24
電機電流

1-25
電動機額定轉速

1-26
電動機持續額定轉矩

1-39
電動機極數

3-15
參考值來源1
[2]模擬輸入，轉矩給定
3-16
參考來源2
【0】無功能
3-17
參考來源3
【0】無功能
3-41
斜坡1加速時間
1.5s
3-42
斜坡1減速時間
1.5s
4-10
電動機速度方向
【2】雙方向
4-19
轉矩閉環速度上限
根據工藝要求
4-21
速度極限因數源
[2]模擬輸入53，速度限幅
5-14
端子32數字輸入
編碼器輸入B
5-15
端子33數字輸入
編碼器輸入A
5-40
繼電器1
報警
5-70
編碼器線數
1-4096
5-71
碼盤方向

7-00
速度PID反饋源
【1】24V編碼器
7-06
低通濾波時間
1~100ms
